SIEMENS NX MECHATRONICS CONCEPT DESIGNER (MCD)
“ออกแบบและสร้างเครื่องจักรอัตโนมัติเพื่อผลิตสินค้าได้เร็วขึ้น โดยลดเวลาการพัฒนาเครื่องจักร NX-MCD”
NX-MCD นำเสนอแนวทางในการออกแบบเครื่องจักรอัตโนมัติโดยทำลายอุปสรรค และประสานความรู้ในศาสตร์ทางด้านวิศวกรรมเครื่องกล วิศวกรรมไฟฟ้า วิศวกรรมควบคุม วิศวกรรมคอมพิวเตอร์ เข้าด้วยกันเพื่อให้ได้เครื่องจักรที่ตอบสนองความต้องการของลูกค้าได้อย่างรวดเร็วผ่านเครื่องมือที่เตรียมพร้อมให้นักออกแบบได้เลือกใช้งานอย่างหลากหลาย เช่น ข้อต่อ เกียร์ มอเตอร์ เซ็นเซอร์ และอุปกรณ์ในการทำงานต่าง เช่น กระบอกสูบไฮดรอลิก ในการเลือกใช้เพื่อประกอบเป็นเครื่องจักรอุปกรณ์อัตโนมัติที่ชาญฉลาด และจุดเด่นที่สำคัญ คือ สามารถจำลองการทำงานทางด้านทางกล และโปรแกรม (PLC) เชิงโต้ตอบกับผู้ออกแบบตามหลักฟิสิกส์ได้อย่างรวดเร็ว เพื่อตรวจสอบการทำงานของเครื่องจักร
ประโยชน์จากการใช้งาน Siemens NX Mechatronics Concept Designer (MCD)

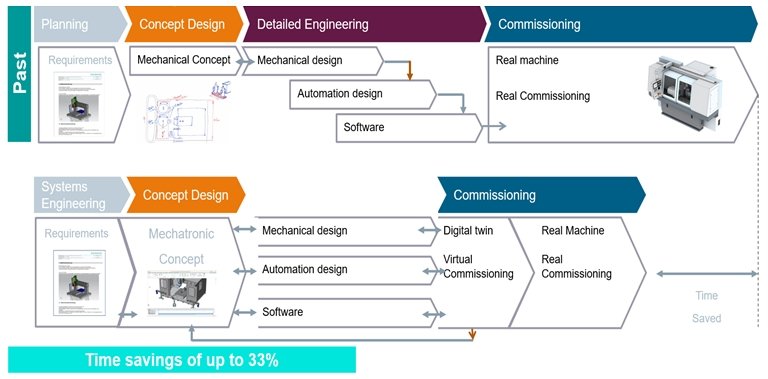

- ออกสู่ตลาดได้เร็วขึ้นโดยลดเวลาในการพัฒนาได้ถึง 30 เปอร์เซ็นต์
- ประเมินแนวคิดของเครื่องอย่างรวดเร็วในสภาพแวดล้อมเสมือนจริง
- เพิ่มประสิทธิภาพการทำงานร่วมกันระหว่างนักออกแบบเครื่องกลไฟฟ้า และระบบอัตโนมัติ
- ลดเวลา และจำนวนในการสร้างเครื่องจักร และโปรแกรมการควบคุมต้นแบบ
มีวิธีการ และเครื่องมือมากมายเพื่ออำนวยความสะดวกให้มากมาย เช่น
- Mechatronics Concept Designer (MCD) ได้รับการออกแบบมาโดยเฉพาะ เพื่อเพิ่มความเร็วในการออกแบบ สำหรับเครื่องมือทางกลไกแมคคานิค ซอฟต์แวร์นี้เปิดใช้งาน และสร้างแบบจำลอง 3 มิติ โดยการจำลองแนวคิดด้วยฟิสิกส์มัลติบอดี้ และระบบอัตโนมัติที่เกี่ยวข้องกับพฤติกรรมที่มักพบในผลิตภัณฑ์เมคคาทรอนิกส์
- โดยสนับสนุนแนวทางใหม่สำหรับการออกแบบเครื่องจักรที่ใช้งานได้ด้วยแนวคิดการออกแบบด้วยหน้าที่การทำงาน ทำหน้าที่เป็นภาษากลางระหว่างวิศวกรรมเครื่องกล และวิศวกรรมควบคุม ทำให้สามารถทำงานควบคู่กันได้ตั้งแต่ขั้นตอนแรกสุดของการพัฒนาผลิตภัณฑ์ นอกจากนี้ยังสามารถนำเอาแนวคิดที่ออกแบบไปแล้วนำกลับมาทบทวนปรับปรุงให้ดีขึ้นอย่างรวดเร็ว
- ในยุคสมัยที่ลูกค้ามีความต้องการเครื่องจักรที่มีความเฉพาะด้านมากขึ้น การใช้ Mechatronics Concept Designer (MCD) ช่วยให้คุณสามารถเร่งการพัฒนาผลิตภัณฑ์ได้ทำให้วิศวกรจากแผนกต่างๆสามารถทำงานไปพร้อมๆ กันโดยใช้เทคนิคใหม่ๆ ที่ช่วยให้นักออกแบบตอบสนองความต้องการเครื่องจักรที่มีประสิทธิผลสูงขึ้นเวลาในการออกแบบที่สั้นลง และต้นทุนที่ลดลง
| ผลลัพธ์จากการใช้งาน MCD | รูปภาพประกอบ | ผลลัพธ์จากการใช้งาน MCD |

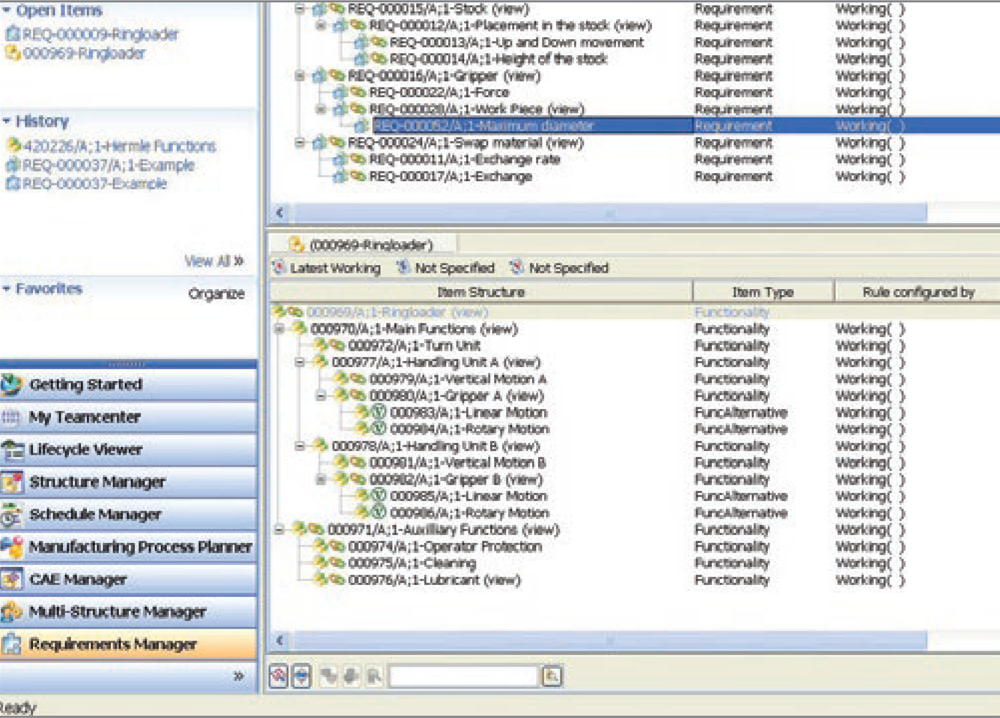

วิศวกรรมเชิงระบบงาน
|  | ผู้ผลิตเครื่องจักร Stamping: การจัดการข้อกำหนดแบบบูรณาการเป็นพื้นฐานสำหรับแนวคิดเครื่องโมดูลาร์ของเราซึ่งส่งผลให้มีการใช้งานส่วนประกอบที่เหมาะสมกับตลาด และผู้ใช้งาน |

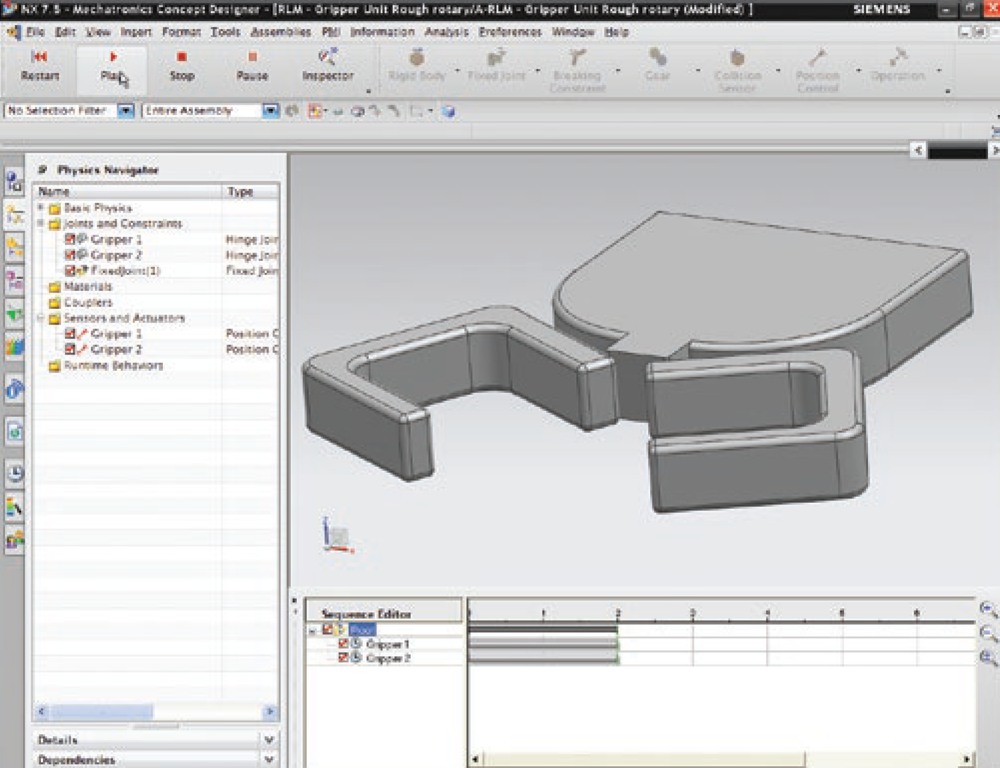

การออกแบบแนวคิด
|  | การเปลี่ยนเครื่องจักรอุปกรณ์เดิมสู่เครื่องจักรใหม่ที่มีความทันสมัย: |

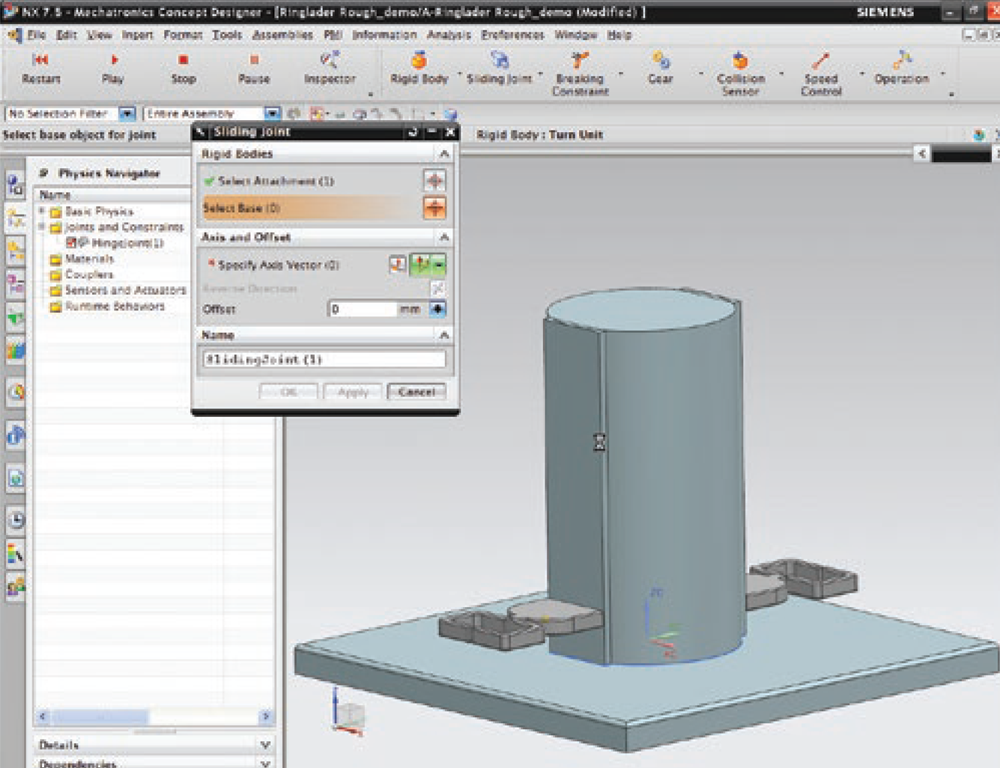

การออกแบบรายละเอียดเชิงวิศวกรรม
|  | ผู้ผลิตอุปกรณ์เครื่องโหลด : อุปกรณ์โหลดเครื่องจักร: รวบรวมข้อมูลของคุณโดยแทนที่สเปรดชีต และเอกสาร Word มากกว่า 100 รายการด้วยเวิร์กโฟลว์อัตโนมัติ MCAD และ ECAD ในตัว |

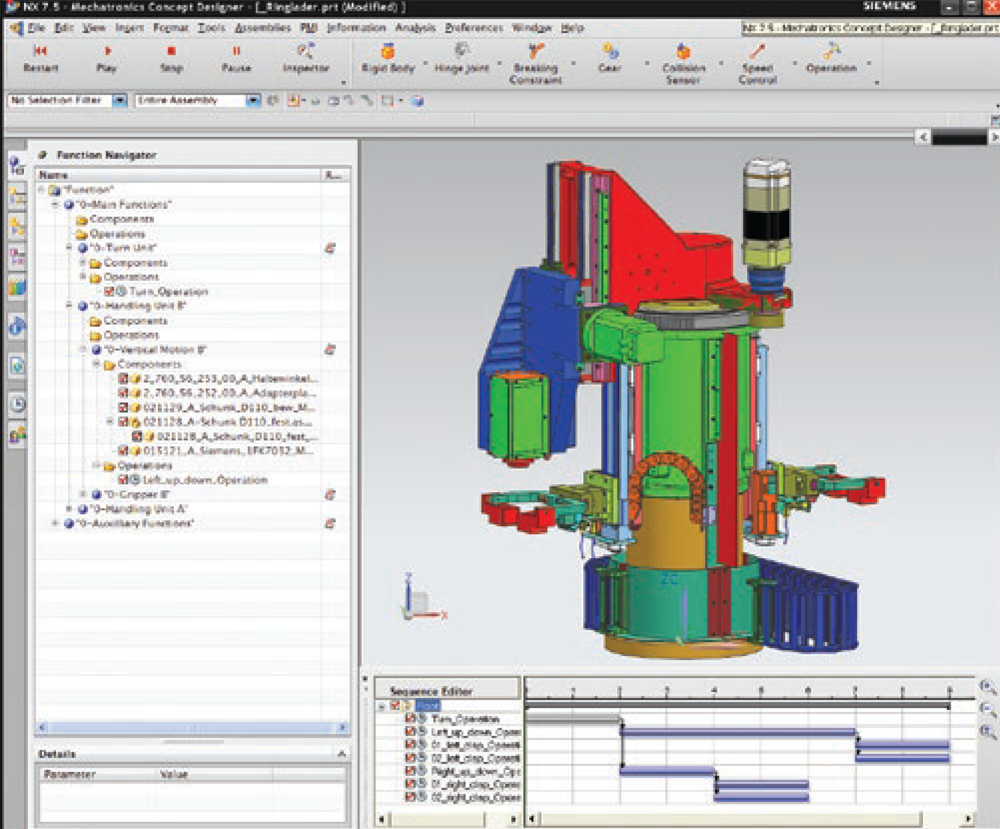

รวมการออกแบบโดยละเอียด
|  | ผู้สร้างเครื่องมิลลิ่ง: คาดว่าจะช่วยลดจำนวนรอบการทำซ้ำในการพัฒนาอย่างรวดเร็วผ่านการใช้อินเทอร์เฟซ ePlan และการเลือกขนาดของอุปกรณ์ทำงาน |

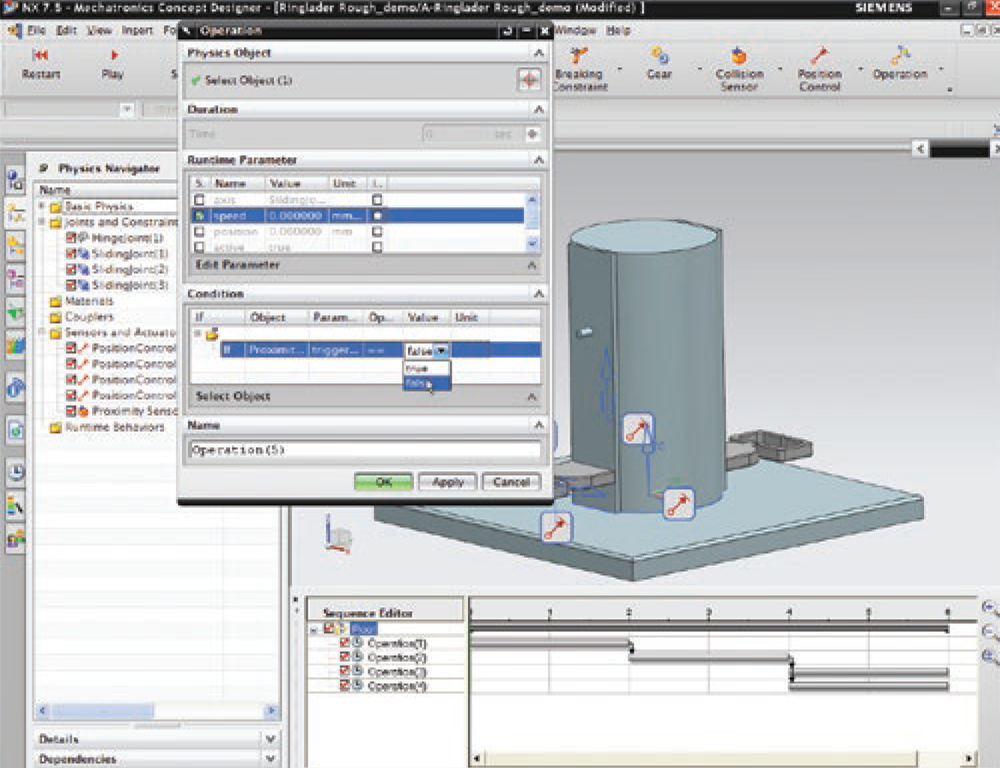

การออกแบบโปรแกรมการควบคุมด้วย Virtual Commissioning
|  | ผู้ออกแบบเครื่องจักรเจียรไน: ลดเวลาในการติดตั้งและส่งมอบให้ลูกค้า 80 เปอร์เซ็นต์ (จากสามสัปดาห์เหลือสามวัน) ด้วยการเตรียมงานเพียงไม่กี่วันในช่วงแรกของการออกแบบ |
ความจำเป็นที่คุณจะต้องมี MCD
- แนวโน้มของตลาดไม่ได้เปลี่ยนแปลงอย่างแท้จริงในช่วงหลายปีที่ผ่านมา ซึ่งนับจากนี้จะมีการเปลี่ยนแปลงอย่างก้าวกระโดด
- บริษัทคู่แข่ง มักมองหาวิธีการ และเทคโนโลยีใหม่ๆ ซึ่งอาจช่วยประหยัดเงิน และลดระยะเวลาในการออกสู่ตลาด
- เครื่องจักรมีความซับซ้อนมากขึ้น และมีอุปกรณ์อัตโนมัติ และซอฟต์แวร์จำนวนมากขึ้น
